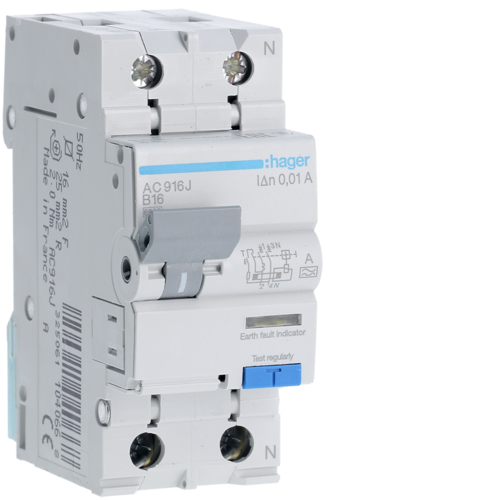

Disjunctorul diferențial Hager AC916J oferă o protecție esențială pentru instalațiile electrice monofazate, combinând funcțiile de protecție la curenți reziduali și protecție la suprasarcină și scurtcircuit. Acesta detectează și întrerupe alimentarea în cazul apariției unor curenți de defect, prevenind riscurile de electrocutare și incendiu.

Proiectat pentru montare pe șină DIN, AC916J este potrivit pentru diverse aplicații, de la instalații rezidențiale până la cele comerciale. Tipul de protecție diferențială A permite detectarea curenților de defect alternativi și pulsatori, asigurând o siguranță sporită.

Arhitectură:

Poziție neutră:    dreapta
Număr poli protejați:    1
Număr de poli:    2 P
Tipul polilor:    1P+N
Curbă:    B
Funcții:
Sigilabil:    nu
Conectivitate:
Conectare in partea superioară pentru dispozitive modulare:    Terminal aliniat
Principalele caracteristici electrice:
Capacitate nominală de decuplare:    6 kA
Tensiune nominală de regim curent alternativ:    240 V
Frecvenţă:    50 Hz
Voltaj
Tensiune de izolare:    500 V
Tensiune max. de exploatare:    240 V
Rezistenţa la tensiunea nominală de impuls:    4000 V
Curent electric:
Curent rezidual de calcul:    10 mA
Curent nominal:    16 A
Putere curent supratensiune (valuri 8/20 μs):    250 A
Capacitate de rupere și deschidere:    6 kA
Valoare minimă/maximă prag funcționare termală AC:    1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:    3 / 5 In
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:    6 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:    6 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:    6 kA
Curent electric/temperatură
Curent nominal -25°C:    18,5 A
Curent nominal -20°C:    18,3 A
Curent nominal -15°C:    18,1 A
Curent nominal -10°C:    17,9 A
Curent nominal -5°C:    17,7 A
Curent nominal 0°C:    17,4 A
Curent nominal 5°C:    17,2 A
Curent nominal 10°C:    17 A
Curent nominal 15°C:    16,7 A
Curent nominal 20°C:    16,5 A
Curent nominal 25°C:    16,2 A
Curent nominal 30°C:    16 A
Curent nominal 35°C:    15,8 A
Curent nominal 40°C:    15,6 A
Curent nominal 45°C:    15,4 A
Curent nominal 50°C:    15,2 A
Curent nominal 55°C:    15 A
Curent nominal 60°C:    14,8 A
Factor de corecție
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:    1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:    0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:    0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:    0,85
Selectivitate
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:    2 A
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:    6 A
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:    20 A
Curent maxim în aval pentru fuzibili gL pentru selectivitate la scurtcircuit:    20 A
Declanșare:
Protecție împotriva declanșărilor nedorite:    nu
Rezistență:
Durata de viaţă electrică în număr de cicluri:    2000
Durată de viaţă mecanică număr operaţiuni de acţionare:    2000
Dimensiuni:
Adâncimea produsului instalat:    68 mm
Înălţimea produsului instalat:    83 mm
Lăţime produsului instalat:    35 mm
Montare:
Cuplu:    2,1 Nm
Conexiune:
Terminale cu șurub pentru conductorul flexibil:    1 / 16 mm²
Conex. ieşire şurub cu conductor rigid:    1 / 25 mm²
Diametrul conexiunii cu conductor flexibil:    1 - 16 mm²
Diametrul conexiunii cu conductor rigid:    1 - 25 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:    1 / 25 mm²
Montaj terminale cu șurub pentru cablu flexibil:    1 / 16 mm²
Tip de conexiune:    Tehnică de înfiletare
Standarde:
Text standard:    EN 61009-1
Conform directivelor europene WEEE:    afectat
Protecție:
Tip de protecţie IP:    IP20
Tipul curentului rezidual:    A
Condiții de utilizare:
Temperatură lucru:    -25…40 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:    2
Clasă de limitare a energiei I²t:    3
Altitudine:    2000 m
Protecție împotriva umidității din aer:    pentru toate condiţiile climatice
Temperatură depozitare/transport:    -25…70 °C
Temperatură
Temperatură de calibrare:    30 °C

Fisa tehnica
