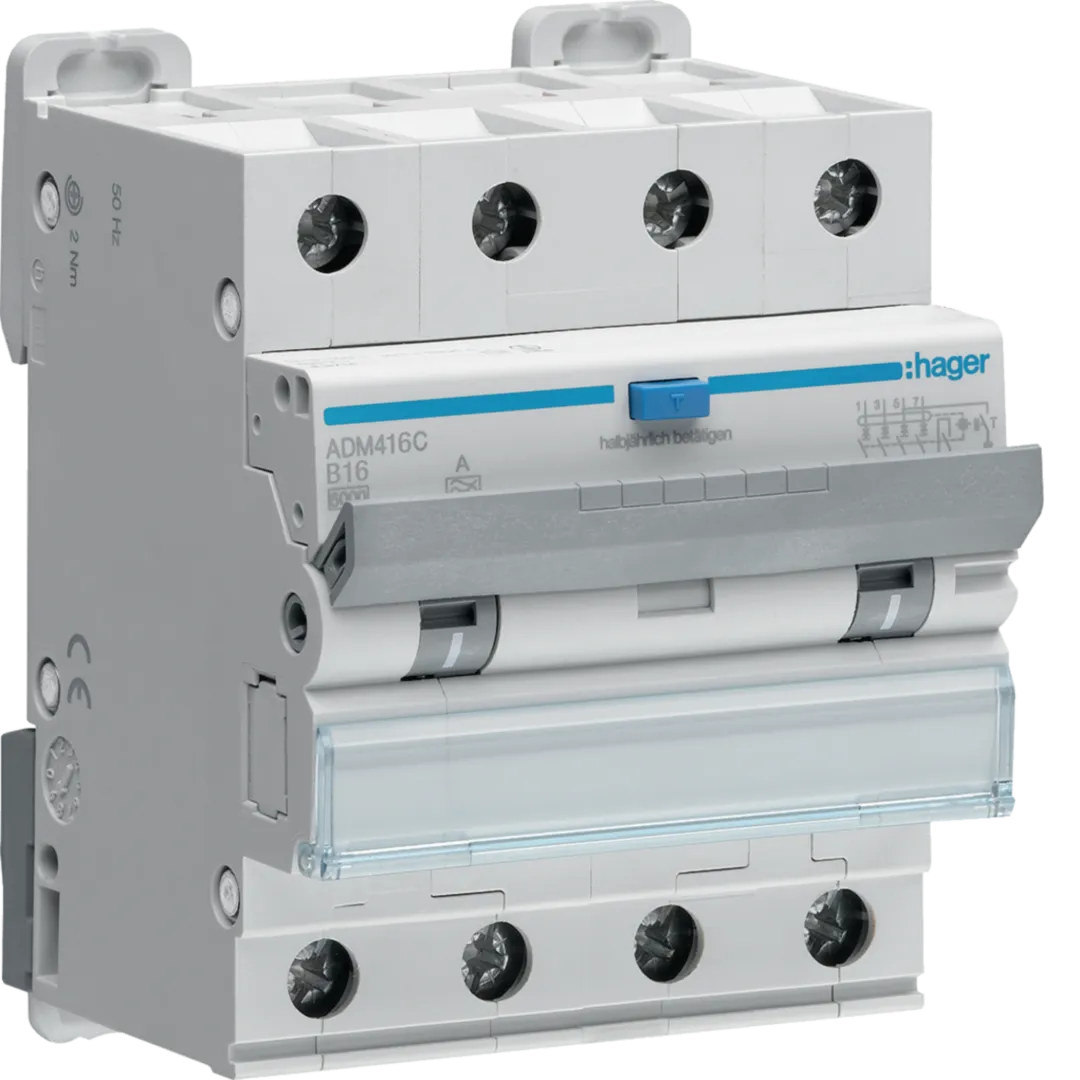

Disjunctorul diferențial Hager ADM416C oferă o protecție esențială pentru instalațiile electrice trifazate, combinând funcțiile de protecție la curenți reziduali și protecție la suprasarcină și scurtcircuit. Acesta detectează și întrerupe alimentarea în cazul apariției unor curenți de defect, prevenind riscurile de electrocutare și incendiu.

Proiectat pentru montare pe șină DIN, ADM416C este potrivit pentru diverse aplicații, de la instalații rezidențiale până la cele comerciale și industriale. Tipul de protecție diferențială A permite detectarea curenților de defect alternativi și pulsatori, asigurând o siguranță sporită.

Arhitectură:

Poziție neutră:    fără neutru
Număr poli protejați:    4
Tipul polilor:    4 P
Tip de montaj:    Şină DIN
Curbă:    B
Funcții:
Sigilabil:    da
Comenzi și indicatori
Semnalizare defect diferențial:    Da
Conectivitate:
Conectare in partea superioară pentru dispozitive modulare:    Terminal aliniat
Bază de conectare pentru dispozitivele modulare:    Terminal aliniat
Principalele caracteristici electrice:
Capacitate nominală de decuplare:    6 kA
Tensiune nominală de regim curent alternativ:    230 / 400 V
Tip tensiune alimentare:    AC
Frecvenţă:    50 Hz
Voltaj
Valoarea rezistenței dielectrice a frecvenței de putere:    2 kV
Tensiune de izolare:    500 V
Rezistenţa la tensiunea nominală de impuls:    4 kV
Curent electric:
Curent rezidual de calcul:    30 mA
Curent nominal:    16 A
Putere curent supratensiune (valuri 8/20 μs):    3 kA
Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1:    6 kA
Capacitate de rupere și deschidere:    6 kA
Valoare minimă/maximă prag funcționare termală AC:    1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:    3 / 5 In
Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1:    6 kA
Curent electric/temperatură
Curent nominal -25°C:    19,4 A
Curent nominal -20°C:    19,1 A
Curent nominal -15°C:    18,9 A
Curent nominal -10°C:    18,6 A
Curent nominal -5°C:    18,3 A
Curent nominal 0°C:    18 A
Curent nominal 5°C:    17,6 A
Curent nominal 10°C:    17,3 A
Curent nominal 15°C:    17 A
Curent nominal 20°C:    16,7 A
Curent nominal 25°C:    16,3 A
Curent nominal 30°C:    16 A
Curent nominal 35°C:    15,6 A
Curent nominal 40°C:    15,2 A
Curent nominal 45°C:    14,9 A
Curent nominal 50°C:    14,4 A
Curent nominal 55°C:    14 A
Curent nominal 60°C:    13,6 A
Factor de corecție:
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:    0,8
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:    0,8
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:    0,7
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:    0,6
Putere:
Putere disipată totală în condiţii de curent nominal:    10,9 W
Putere disipată per pol:    2,8 W
Rezistență:
Durata de viaţă electrică în număr de cicluri:    2000
Durată de viaţă mecanică număr operaţiuni de acţionare:    4000
Dimensiuni:
Adâncimea produsului instalat:    70 mm
Înălţimea produsului instalat:    84 mm
Lăţime produsului instalat:    71 mm
Montare:
Cuplu:    2 Nm
Tip clemă inferioară dispozitive modulare:    Plastic
Tip conexiuni inferioare dispozitive modulare:    BIconnect
Mobilitate dispozitive modulare:    da
Bază inferioară pentru dispozitivele modulare:    da
Potrivit pentru montaj încastrat:    da
Conexiune:
Terminale cu șurub pentru conductorul flexibil:    1 / 16 mm²
Conex. ieşire şurub cu conductor rigid:    1 / 25 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:    1 / 25 mm²
Montaj terminale cu șurub pentru cablu flexibil:    1 / 16 mm²
Poziție clemă cârlig:    în linie
Stare livrare cleme:    deschis
Stare de livrare:    deschis
Secțiune cablu rigid pentru terminale cu șurub:    1 / 25 mm²
Secțiune cablu flexibil pentru terminale cu șurub:    1 / 16 mm²
Echipament:
Poate fi accesorizat:    da
Piesă capăt:    nu
Port etichetă:    da
Standarde:
Text standard:    EN 61009-1
Conform directivelor europene WEEE:    afectat
Protecție:
Tip de protecţie IP:    IP20
Tipul curentului rezidual:    A
Condiții de utilizare:
Temperatură lucru:    -25…40 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:    2
Clasă de limitare a energiei I²t:    3
Altitudine:    2000 m
Temperatură depozitare/transport:    -55…70 °C
Temperatură
Temperatură de calibrare:    30 °C
Temperatura mediului ambiant în timpul testelor, conform standardului produsului:    24,6 °C
Temperatură maximă admisă pentru părți accesibile:    74,8 °C
Temperatură maximă admisă pentru părți accesibile:    52 °C
Temperatură maximă admisă pentru părți accesibile:    95,1 °C
Temperatură maximă admisă pentru borne:    72,1 °C
Limită creștere temperatură piese (comutatoare) conform standard produs:    25 K
Limită creștere temperatură piese (nu pot fi atinse) conform standard produs:    60 K
Limită creștere temperatură piese (pot fi atinse) conform standard produs:    40 K
Limită creștere temperatură terminale conform standard produs:    65 K
Creștere temperatură măsurată pe părțile accesibile la ln:    12 K
Creștere temperatură măsurată pe părțile accesibile la ln:    55,1 K
Creștere temperatură măsurată pe părțile accesibile la ln (poate fi atins):    34,8 K
Creștere temperatură măsurată pe terminale de la ln:    32,1 K
