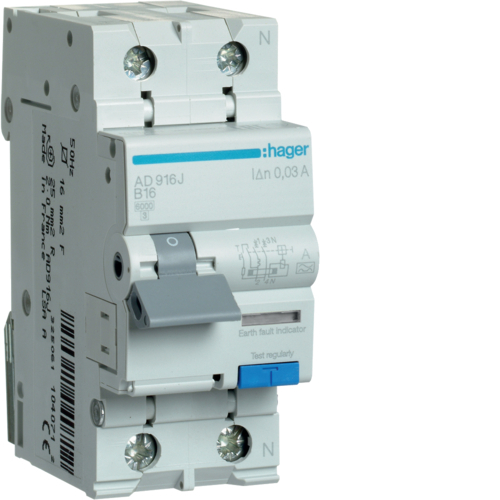

Disjunctorul diferențial Hager AD916J este proiectat pentru a oferi un nivel ridicat de protecție în sistemele electrice monofazate. Echipat cu funcții de protecție la curenți reziduali, suprasarcini și scurtcircuite, acest RCBO (Residual Current Circuit Breaker with Overcurrent Protection) asigură siguranța utilizatorilor și a echipamentelor conectate.

Acest model este ideal pentru protejarea circuitelor de prize, iluminat sau echipamente electrocasnice, fiind potrivit atât pentru locuințe, cât și pentru spații comerciale sau industriale. Tipul de protecție diferențială A permite detectarea curenților alternativi și pulsatori, oferind o protecție extinsă în fața potențialelor pericole.


Caracteristici cheie:

• Curent nominal: 16A

• Sensibilitate diferențială: 30mA

• Număr de poli: 1P+N (protecție fază și neutru)

• Curba de declanșare: B – reacție rapidă la suprasarcini ușoare și scurtcircuite

• Tip de protecție diferențială: A – detectează curenți reziduali alternativi și pulsatori

• Capacitate de rupere: 6kA (conform IEC/EN 61009-1 și IEC/EN 60898-1)

• Tensiune nominală de operare: 230V AC, 50Hz

• Poziție neutru: Dreapta

• Număr de module: 2 – instalare compactă în tablourile electrice standard

• Conectivitate: Terminale cu șurub, montaj pe șină DIN

• Material: Carcasă din material termorezistent, auto-stingător

• Interval temperatură operare: -25°C până la +60°C


Beneficii:

• Siguranță completă: Oferă protecție împotriva electrocutărilor, incendiilor cauzate de defecte de izolație și suprasarcinilor.

• Design compact: Economisește spațiu în tabloul electric, ocupând doar două module.

• Instalare ușoară: Terminalele ergonomice și poziționarea clară a neutru facilitează montajul.

• Conformitate totală: Respectă standardele internaționale de siguranță și performanță.

• Durabilitate: Fabricat de Hager, un brand de top recunoscut pentru fiabilitate și calitate.


Arhitectură:

Poziție neutră:    dreapta
Număr poli protejați:    1
Număr de poli:    2 P
Tipul polilor:    1P+N
Curbă:    B
Funcții:
Sigilabil:    nu
Conectivitate:
Conectare in partea superioară pentru dispozitive modulare:    Terminal aliniat
Principalele caracteristici electrice:
Capacitate nominală de decuplare:    6 kA
Tensiune nominală de regim curent alternativ:    240 V
Frecvenţă:    50 Hz
Voltaj
Tensiune de izolare:    500 V
Tensiune max. de exploatare:    240 V
Rezistenţa la tensiunea nominală de impuls:    4000 V
Curent electric:
Curent rezidual de calcul:    30 mA
Curent nominal:    16 A
Putere curent supratensiune (valuri 8/20 μs):    250 A
Capacitate de rupere și deschidere:    6 kA
Valoare minimă/maximă prag funcționare termală AC:    1,13 / 1,45 In
Prag de comutare magnet de curent alternativ min./max.:    3 / 5 In
Capacitate de rupere la funcț. nominală,lcn sub 230V AC conform IEC 60898-1:    6 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 230V AC IEC 60947-2:    6 kA
Capacitate maximă de rupere la scurtcircuit lcu sub 240V AC IEC 60947-2:    6 kA
Curent electric/temperatură
Curent nominal -25°C:    18,5 A
Curent nominal -20°C:    18,3 A
Curent nominal -15°C:    18,1 A
Curent nominal -10°C:    17,9 A
Curent nominal -5°C:    17,7 A
Curent nominal 0°C:     17,4 A
Curent nominal 5°C:    17,2 A
Curent nominal 10°C:    17 A
Curent nominal 15°C:    16,7 A
Curent nominal 20°C:    16,5 A
Curent nominal 25°C:    16,2 A
Curent nominal 30°C:    16 A
Curent nominal 35°C:    15,8 A
Curent nominal 40°C:    15,6 A
Curent nominal 45°C:    15,4 A
Curent nominal 50°C:    15,2 A
Curent nominal 55°C:    15 A
Curent nominal 60°C:    14,8 A
Factor de corecție
Factorul de corecție curentul nominal pentru 2 dispozitive alăturate:    1
Factorul de corecție curent nominal pentru 3 dispozitive alăturate:    0,95
Factorul de corecție curent nominal pentru 4/5 dispozitive alăturate:    0,9
Factorul de corecție curent nominal pentru 6 dispozitive alăturate:    0,85
Selectivitate:
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:    2 A
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:    6 A
Curent maxim în aval pentru fuzibili aM pentru selectivitate la scurtcircuit:    20 A
Curent maxim în aval pentru fuzibili gL pentru selectivitate la scurtcircuit:    20 A
Putere:
Putere disipată totală în condiţii de curent nominal:    5,2 W
Putere disipată per pol:    3,8 W
Declanșare:
Protecție împotriva declanșărilor nedorite:    nu
Rezistență:
Durata de viaţă electrică în număr de cicluri:    2000
Durată de viaţă mecanică număr operaţiuni de acţionare:    2000
Dimensiuni:
Adâncimea produsului instalat:    68 mm
Înălţimea produsului instalat:    83 mm
Lăţime produsului instalat:    35 mm
Montare:
Cuplu:    2,1 Nm
Conexiune:
Terminale cu șurub pentru conductorul flexibil:    1 / 16 mm²
Conex. ieşire şurub cu conductor rigid:    1 / 25 mm²
Diametrul conexiunii cu conductor flexibil:    1 - 16 mm²
Diametrul conexiunii cu conductor rigid:    1 - 25 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi:    1 / 25 mm²
Montaj terminale cu șurub pentru cablu flexibil:    1 / 16 mm²
Tip de conexiune:    Tehnică de înfiletare
Standarde:
Text standard:    EN 61009-1
Conform directivelor europene WEEE:    afectat
Protecție:
Tip de protecţie IP:    IP20
Tipul curentului rezidual:    A
Condiții de utilizare:
Temperatură lucru:    -25…40 °C
Grad de poluare conform IEC 60664 / IEC 60947-2:    2
Clasă de limitare a energiei I²t:    3
Altitudine:    2000 m
Protecție împotriva umidității din aer:    pentru toate condiţiile climatice
Temperatură depozitare/transport:    -25…70 °C
Temperatură
Temperatură de calibrare:    30 °C
