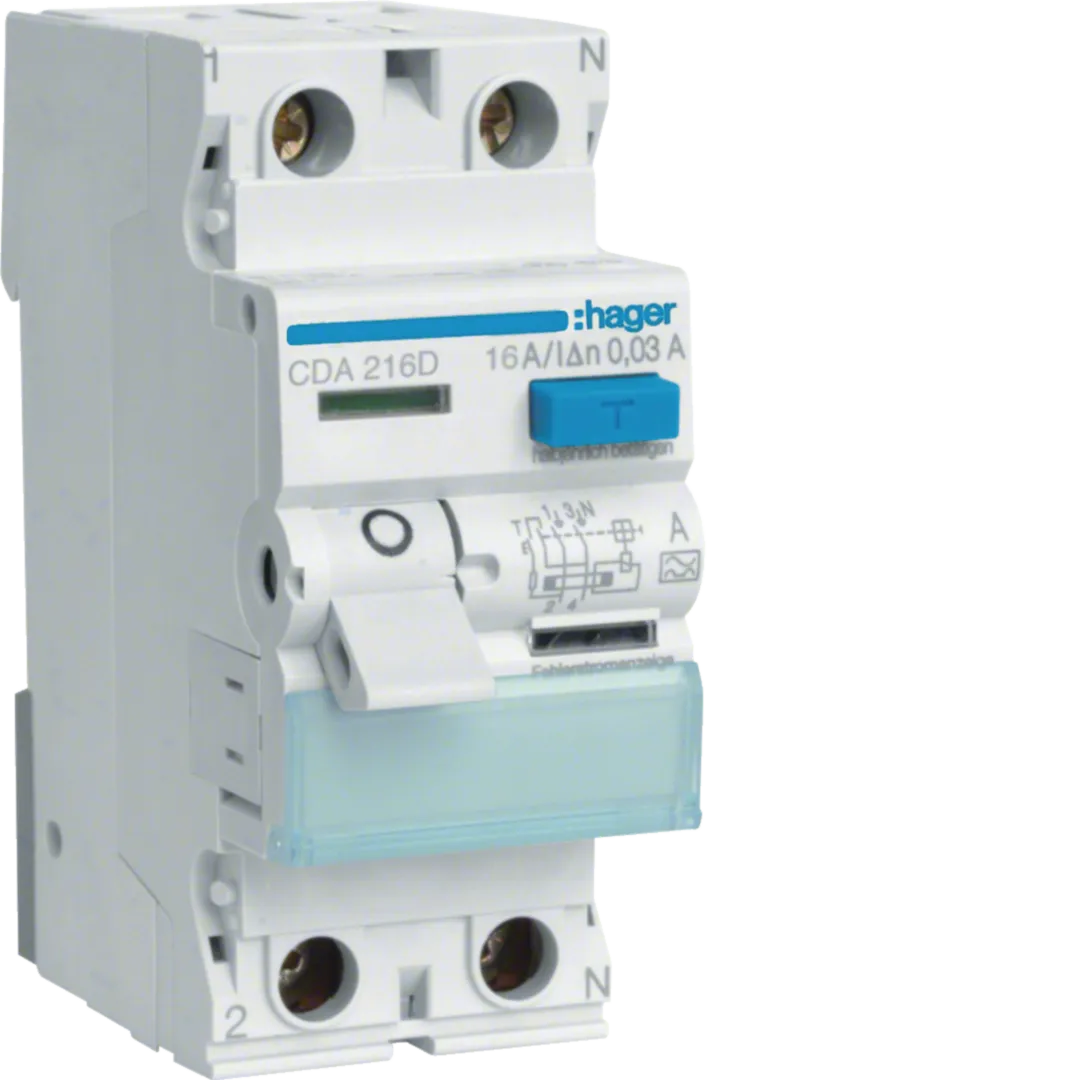

Întrerupătorul diferențial
Hager CDA216D este esențial pentru protejarea instalațiilor electrice împotriva curenților reziduali, prevenind astfel accidentele cauzate de scurgerile de curent.
Acest dispozitiv cu 2 poli are un curent nominal de
16A și o sensibilitate de
30mA, asigurând o protecție eficientă împotriva electrocutării și incendiilor rezultate din defecte de izolație.
Cu o capacitate de rupere de
6kA și un tip de
curent rezidual A, întrerupătorul detectează atât componentele de curent alternativ, cât și cele pulsatorii de curent continuu.
Montajul se realizează facil pe șină DIN, iar designul său compact economisește spațiu în tabloul electric.
Conform standardului EN 61008-1, acest dispozitiv garantează o protecție de încredere și durabilă în diverse aplicații rezidențiale și comerciale.
Proprietăți tehnice
Poziție neutră: dreapta
Număr de poli: 2 P
Tip de montaj: Şină DIN
Funcții:
Sigilabil: da
Compatibilitate:
Compatibil pentru montaj pe șină DIN: da
Principalele caracteristici electrice:
Tensiune nominală de regim curent alternativ: 230 V
Frecvenţă: 50 Hz
Voltaj:
Tensiune de izolare: 500 V
Rezistenţa la tensiunea nominală de impuls: 4000 V
Curent electric:
Curent rezidual de calcul: 30 mA
Curent nominal: 16 A
Putere curent supratensiune (valuri 8/20 μs): 0,25 kA
Capacitate de rupere și deschidere: 1,5 kA
Curent scurtcircuit confrom EN 61008-1: 6 kA
Curent electric/temperatură
Curent nominal -25°C: 16 A
Curent nominal -20°C: 16 A
Curent nominal -15°C: 16 A
Curent nominal -10°C: 16 A
Curent nominal -5°C: 16 A
Curent nominal 0°C: 16 A
Curent nominal 5°C: 16 A
Curent nominal 10°C: 16 A
Curent nominal 15°C: 16 A
Curent nominal 20°C: 16 A
Curent nominal 25°C: 16 A
Curent nominal 30°C: 16 A
Curent nominal 35°C: 16 A
Curent nominal 40°C: 16 A
Curent nominal 45°C: 16 A
Curent nominal 50°C: 16 A
Curent nominal 55°C: 16 A
Curent nominal 60°C: 16 A
Curent nominal 65°C: 16 A
Curent nominal 70°C: 16 A
Frecvență:
Frecvență: 50 Hz
Putere:
Putere disipată totală în condiţii de curent nominal: 0,95 W
Putere disipată per pol: 0,55 W
Declanșare:
Protecție împotriva declanșărilor nedorite: nu
Întârziere pe termen scurt a declanșării: nu
Rezistență:
Durata de viaţă electrică în număr de cicluri: 2000
Durată de viaţă mecanică număr operaţiuni de acţionare: 4000
Dimensiuni:
Adâncimea produsului instalat: 70 mm
Înălţimea produsului instalat: 83 mm
Lăţime produsului instalat: 35 mm
Dimensiune construcție (DIN 43880): 1
Montare:
Cuplu: 2,8 Nm
Tip conexiuni inferioare dispozitive modulare: BIconnect
Mobilitate dispozitive modulare: nu
Bază inferioară pentru dispozitivele modulare: da
Conexiune:
Conex. ieşire şurub cu conductor rigid: 1 / 25 mm²
Diametrul conexiunii cu conductor flexibil: 1 - 16 mm²
Diametrul conexiunii cu conductor rigid: 1 - 25 mm²
Diametrul conexiunii cu conductor rigid, cleme preselectate cu şuruburi: 1 / 25 mm²
Montaj terminale cu șurub pentru cablu flexibil: 1 / 16 mm²
Secțiune cablu flexibil pentru terminale cu șurub: 1 / 16 mm²
Tip de conexiune: Tehnică de înfiletare
Standarde
Text standard: EN 61008-1
Conform directivelor europene WEEE: afectat
Protecție:
Tip de protecţie IP: IP20
Tipul curentului rezidual: A
Condiții de utilizare:
Temperatură lucru: -25…40 °C
Grad de poluare conform IEC 60664 / IEC 60947-2: 2
Altitudine: 2000 m
Temperatură depozitare/transport: -55…70 °C
